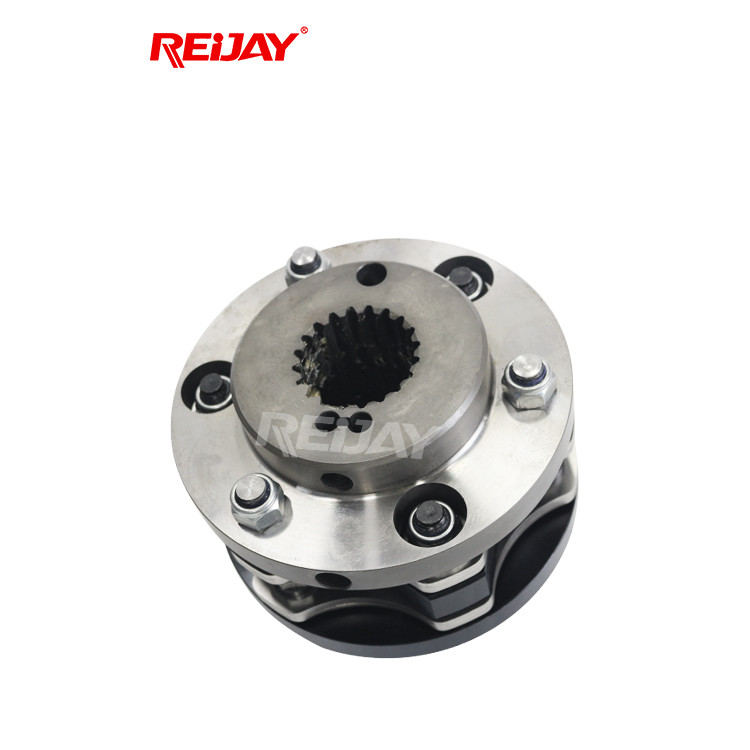

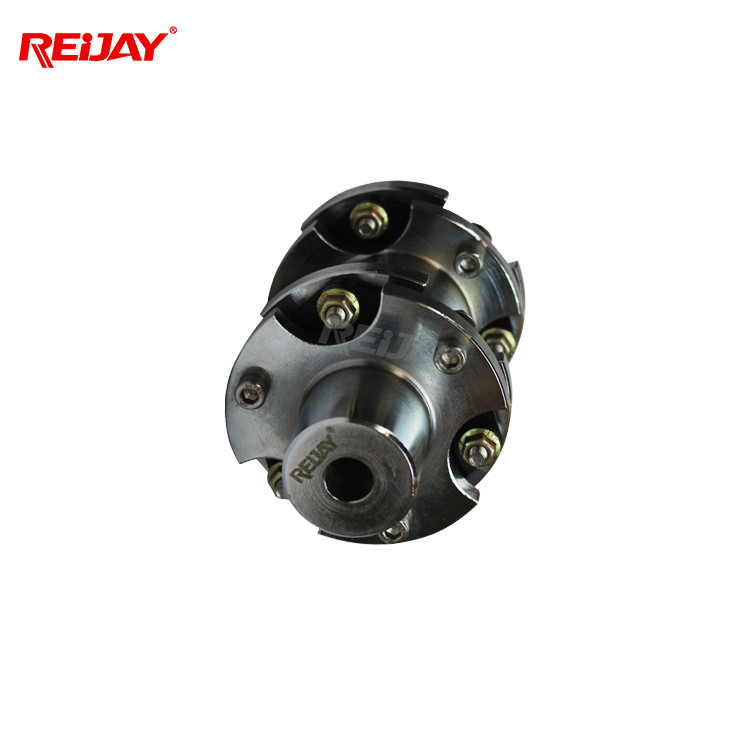

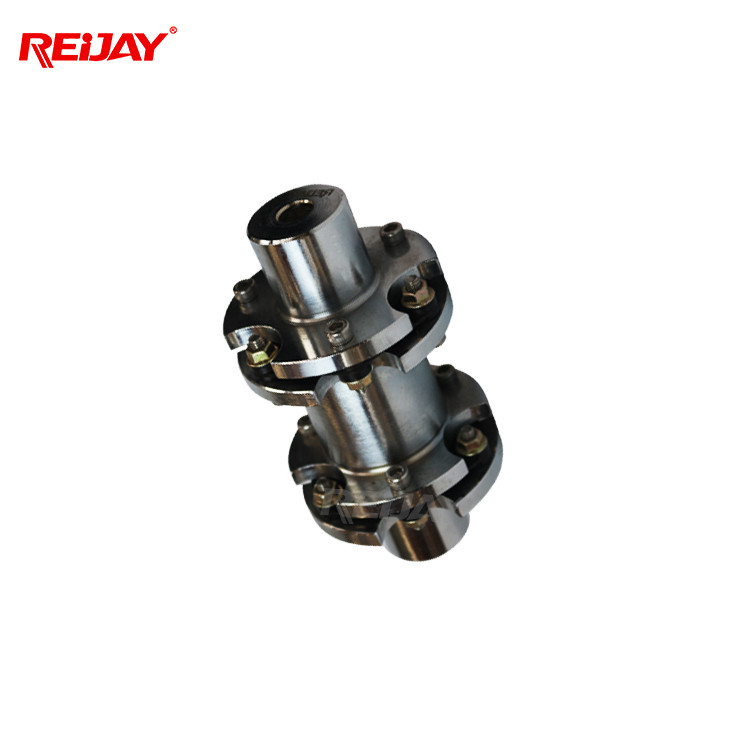

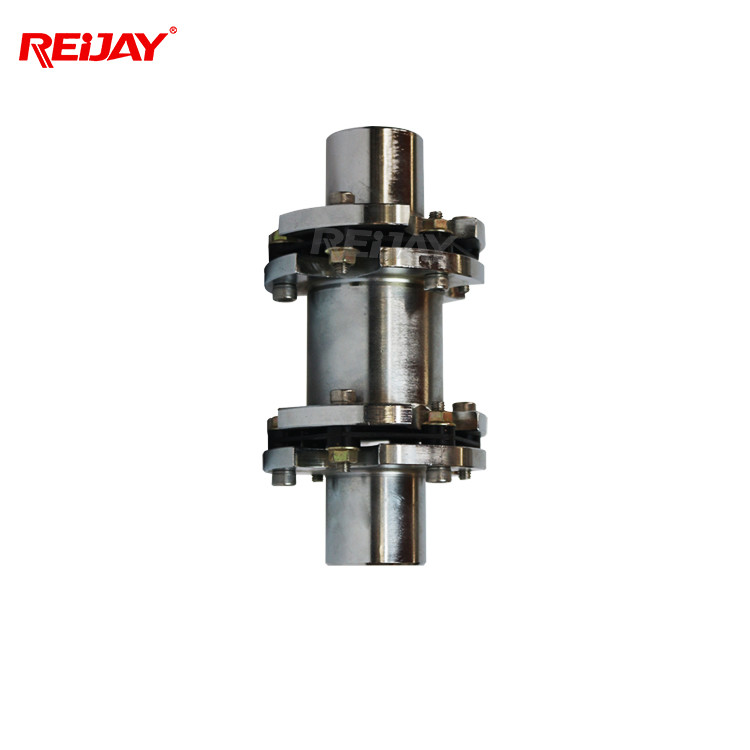

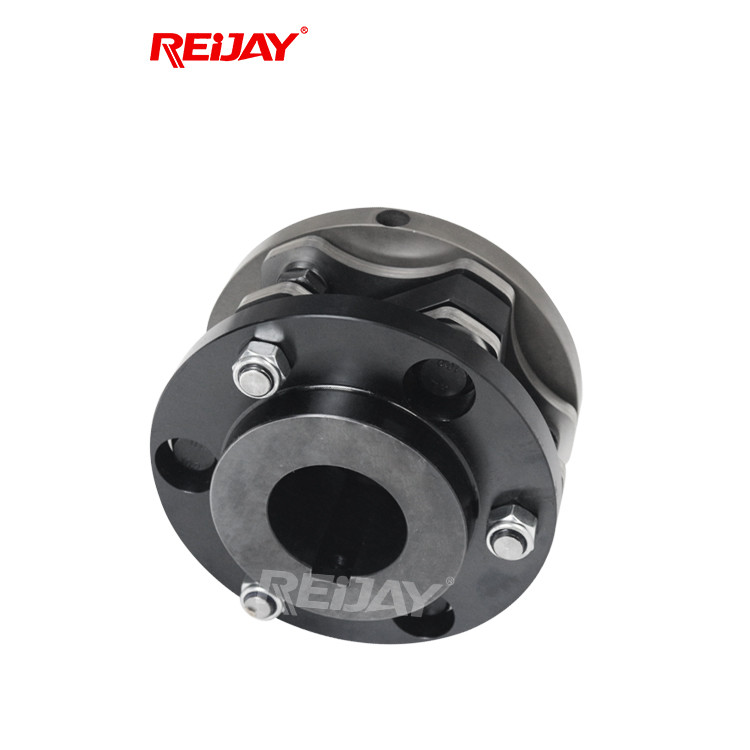

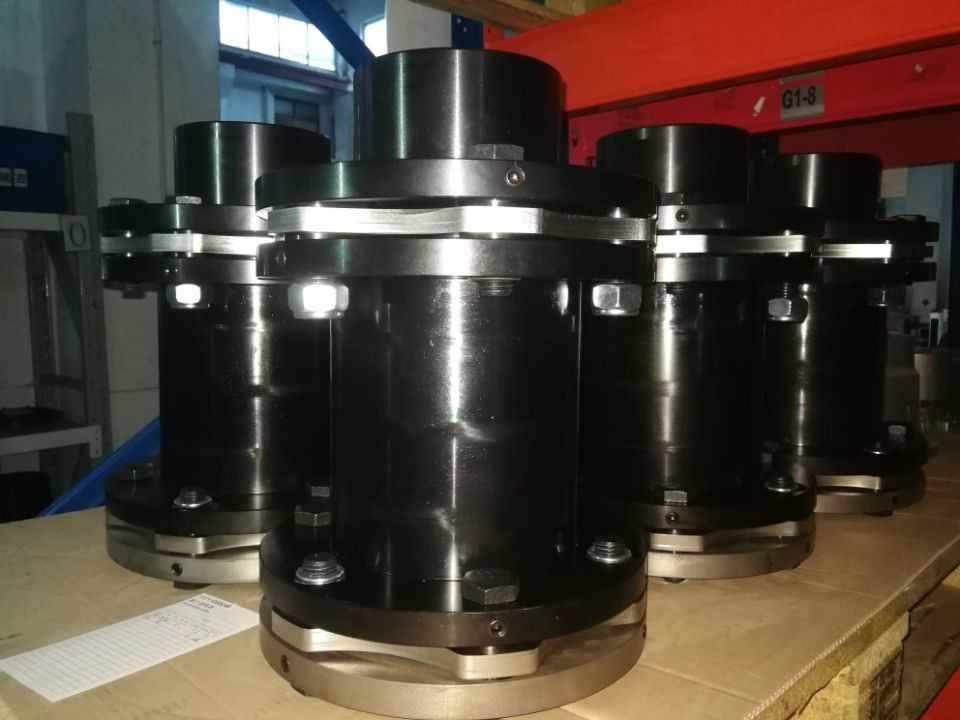

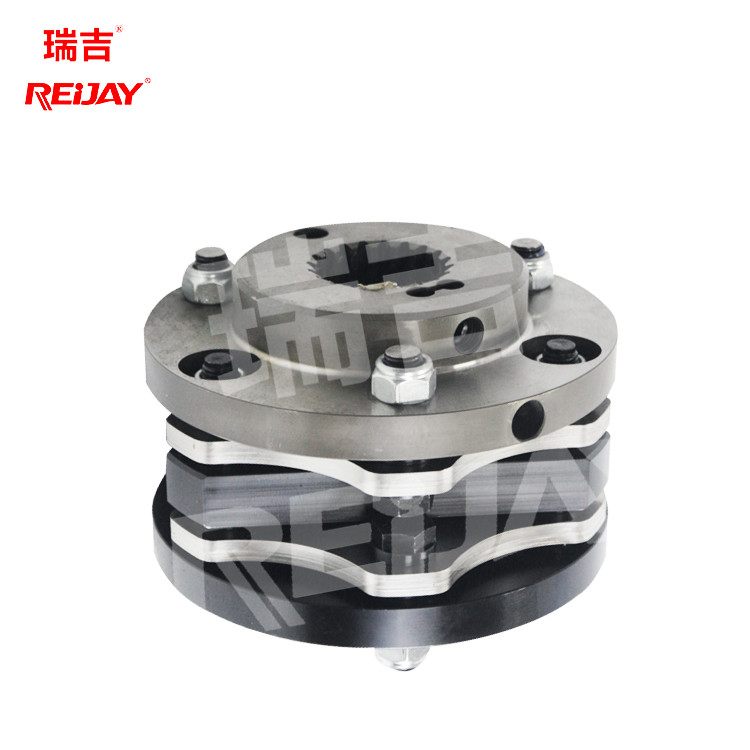

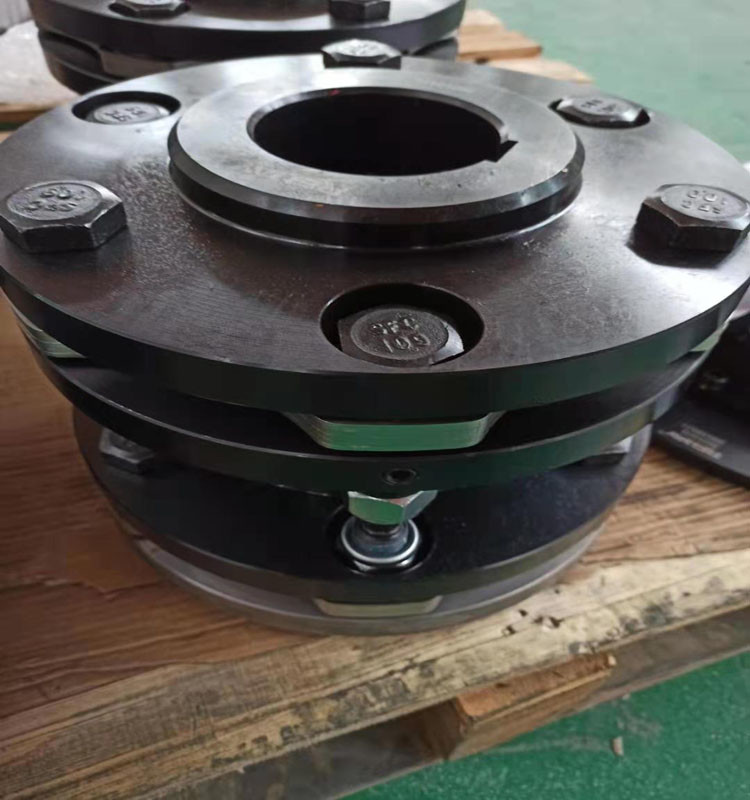

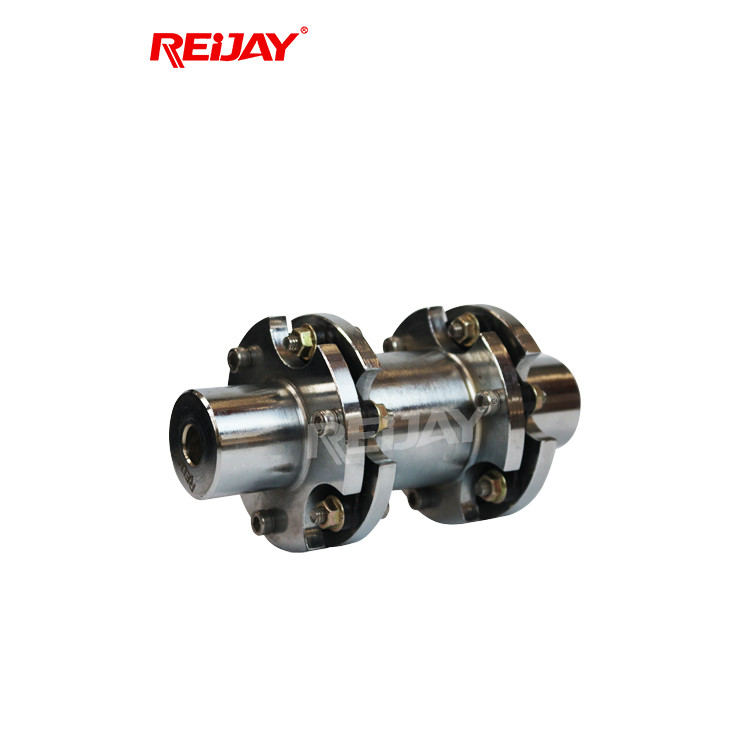

Arbre de disque élastique de diaphragme de haute précision couplant des feuilles d'acier inoxydable
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | Acier inoxydable | Sélection | Les techniciens vous aident à choisir |
|---|---|---|---|
| Service après-vente | Appui | Garantie | 2 ans |
| Taille | Taille adaptée aux besoins du client | Service | OEM ou ODM |
| Mettre en évidence | Accouplement élastique de diaphragme de haute précision,Accouplement flexible de disque de diaphragme élastique,Accouplement d'arbre de disque d'acier inoxydable |
||
Description de produit
La résistance acide, la résistance d'alcali et l'accouplement flexible de disque de résistance à la corrosion convient à la condition de travail dure
L'accouplement flexible de disque se compose de plusieurs groupes de diaphragmes (feuilles d'acier inoxydable) qui sont staggeredly reliés aux deux moitiés de l'accouplement avec des boulons. Chaque groupe de diaphragmes est constitué en empilant plusieurs morceaux. Les diaphragmes sont divisés en type de bielle et type d'entier-morceau avec différentes formes.
L'accouplement flexible de disque se fonde sur la déformation élastique du diaphragme pour compenser le déplacement relatif des deux axes reliés. C'est un accouplement flexible performant avec les éléments forts en métal. Il n'a pas besoin d'être lubrifié. Il n'a une structure compacte, une durée de vie de haute résistance et longue, et aucun besoin de lubrification. Dégagement de rotation, non affecté par la température et la pollution par les hydrocarbures.
Spécifications techniques :
| Taille | Nominal Couple TKN (Nanomètre) |
Maximum. Crête Couple TKNmax (Nanomètre) |
Max. Speed | Weight4) (kilogramme) |
Massen- Moment d'Intertia5) (kgm2) |
Permis Axial Misalign-ment6) ±Δkazul (millimètre) |
Permis Angulaire Misalign-ment7,8,9) ±Δkwzul ° (diplômé) ° (Degress) |
d1/d2 Maximum. Max. Bore3) (millimètre) |
(millimètre) | P (millimètre) |
L1/L2 (millimètre) |
(millimètre) |
B (millimètre) |
||
| Sans blancing1) (1/min) |
Avec blancing2) (1/min) |
||||||||||||||
| 90-6 | 240 | 480 | 9100 | 22700 | 1,4 | 0,001 | 0,75 | 1.5° | 38 | 88 | 7,5 | 40 | 90 | 58 | |
| 110-6 | 575 | 1150 | 7200 | 18000 | 2,3 | 0,001 | 1,0 | 1.5° | 46 | 108 | 8,4 | 50 | 110 | 65 | |
| 132-6 | 1100 | 2200 | 5840 | 14600 | 3,8 | 0,001 | 1,3 | 1.5° | 60 | 128 | 8,4 | 60 | 132 | 84 | |
| 158-6 | 2000 | 4000 | 4920 | 12300 | 6,4 | 0,001 | 1,5 | 1.5° | 70 | 151 | 11,2 | 70 | 158 | 98 | |
| 185-6 | 3300 | 6600 | 4200 | 10500 | 9,9 | 0,001 | 1,8 | 1.5° | 80 | 174 | 14,0 | 80 | 195 | 112 | |
| 202-6 | 4600 | 9200 | 3840 | 9600 | 13,5 | 0,001 | 1,9 | 1° | 90 | 196 | 15,5 | 90 | 202 | 125 | |
| 228-6 | 7000 | 14000 | 3400 | 8500 | 19,0 | 0,001 | 2,1 | 1° | 100 | 218 | 17,5 | 100 | 228 | 140 | |
| 255-6 | 10200 | 20400 | 3080 | 7700 | 29,0 | 0,001 | 2,3 | 1° | 110 | 251 | 20,5 | 115 | 255 | 155 | |
| 278-6 | 14200 | 28400 | 2800 | 7000 | 37,0 | 0,001 | 2,6 | 1° | 124 | 271 | 21,2 | 125 | 278 | 174 | |
| 302-6 | 20000 | 40,000 | 2560 | 6400 | 49,0 | 0,001 | 2,8 | 1° | 135 | 294 | 24,4 | 135 | 302 | 190 | |
| 325-6 | 25000 | 50,000 | 2400 | 6000 | 60,5 | 0,001 | 3,2 | 1° | 145 | 316 | 26,0 | 145 | 325 | 205 | |
| 345-6 | 31000 | 62,000 | 2200 | 5500 | 73,0 | 0,001 | 3,4 | 1° | 155 | 338 | 28,2 | 155 | 345 | 217 | |
| 380-6 | 42300 | 84,000 | 2040 | 5100 | 96,0 | 0,001 | 3,8 | 1° | 170 | 372 | 32,0 | 170 | 3850 | 238 | |
| 410-6 | 57100 | 114200 | 1880 | 4700 | 124,0 | 0,001 | 4,1 | 1° | 180 | 403 | 33,2 | 185 | 410 | 255 | |
| 440-6 | 73500 | 147000 | 1740 | 4350 | 151,0 | 0,001 | 4,4 | 1° | 195 | 426 | 36,4 | 195 | 440 | ||
