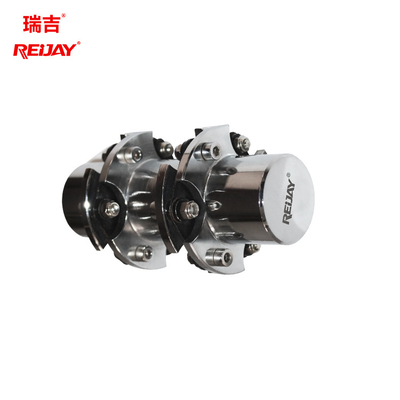

Haut moteur flexible de pignon à queue de couple couplant l'acier inoxydable 2000 nanomètres
Lieu d'origine | La Chine |
---|---|
Nom de marque | REIJAY |
Certification | Provide |
Numéro de modèle | SX-6 |
Quantité de commande min | 1 ensemble |
Prix | Negotiable |
Détails d'emballage | oui |
Délai de livraison | Négociable |
Conditions de paiement | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement | 500 ensembles par mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xMatériel | Acier inoxydable | Caractéristique | La capacité de compenser le désalignement des deux haches est forte |
---|---|---|---|
Application | Environnement de travail de gâchis | Avantage | Efficacité élevée de transmission |
Couple nominal | 240-110000N.m | adaptez aux besoins du client | Les techniciens vous aident à choisir |
Garantie | 2 ans | Nom | Accouplement flexible de disque |
Structure principale | Disque | ||
Surligner | 2000 accouplements de moteur de vitesse de nanomètre,Accouplement de moteur de vitesse d'acier inoxydable,Accouplement d'arbres élevé de couple de disque |
Vitesse précise de transmission et sans disque flexible de bruit couplant pour un grand choix de machine de construction
Caractéristiques de l'accouplement flexible de disque :
Le diaphragme du disque flexible se couplant est mince, ainsi il se plie facilement quand une charge relative de déplacement se produit, ainsi elle peut résister à jusqu'à 1,5 degrés de déviation tout en produisant de basses charges de rapport dans le système servo. L'accouplement flexible de disque sont employé souvent dans les systèmes servo, et le diaphragme a la bonne rigidité de couple. Les accouplements de diaphragme, d'autre part, sont très sensibles et peuvent être facilement endommagés s'ils sont abusés en service ou correctement pas installés. Par conséquent, il est très nécessaire de s'assurer que la déviation est dans la marge de rapport du fonctionnement normal de l'accouplement.
Données techniques de l'accouplement flexible de disque :
taille | moment Couple TKN Nanomètre |
Maximum. moment Couple TKNmax Nanomètre |
Max. Speed | Weight4) kilogramme |
Massen- Moment d'Intertia5) kgm2 |
Permis Axial Misalign-ment6) ±ΔkA millimètre |
Permis Angulaire Misalign-ment7,8) ±ΔkW ° (Degress) |
messer3) Max. Bore3) millimètre |
L millimètre |
Z millimètre |
P millimètre |
L1/L2 millimètre |
S9) millimètre |
millimètre |
B millimètre |
||
sans blancing1) 1/min |
avec blancing2) 1/min |
||||||||||||||||
90-6 | 240 | 480 | 9100 | 22700 | 2,1 | 0,002 | 1,5 | 1.5° | 38 | 134 | 45 | 7,5 | 40 | 60 | 90 | 58 | |
110-6 | 575 | 1150 | 7200 | 18000 | 2,9 | 0,004 | 2,1 | 1.5° | 46 | 189 | 72 | 8,4 | 50 | 89 | 110 | 65 | |
132-6 | 1100 | 2200 | 5840 | 14600 | 5,5 | 0,012 | 2,6 | 1.5° | 60 | 228 | 91 | 8,4 | 60 | 108 | 132 | 84 | |
158-6 | 2000 | 4000 | 4920 | 12300 | 8,6 | 0,025 | 3,1 | 1.5° | 70 | 264 | 102 | 11,2 | 70 | 124 | 158 | 98 | |
185-6 | 3300 | 6600 | 4200 | 10500 | 15,0 | 0,063 | 3,7 | 1.5° | 80 | 300 | 112 | 14,0 | 80 | 140 | 195 | 112 | |
202-6 | 4600 | 9200 | 3840 | 9600 | 21,0 | 0,110 | 3,8 | 1° | 90 | 339 | 128 | 15,5 | 90 | 159 | 202 | 125 | |
228-6 | 7000 | 14000 | 3400 | 8500 | 30,0 | 0,200 | 4,2 | 1° | 100 | 375 | 140 | 17,5 | 100 | 175 | 228 | 140 | |
255-6 | 10200 | 20400 | 3080 | 7700 | 40,0 | 0,320 | 4,7 | 1° | 110 | 427 | 156 | 20,5 | 115 | 197 | 255 | 155 | |
278-6 | 14200 | 28400 | 2800 | 7000 | 57,0 | 0,560 | 5,2 | 1° | 124 | 469 | 177 | 21,2 | 125 | 219 | 278 | 174 | |
302-6 | 20000 | 40,000 | 2560 | 6400 | 74,0 | 0,860 | 5,7 | 1° | 135 | 505 | 186 | 24,4 | 135 | 235 | 302 | 190 | |
325-6 | 25000 | 50,000 | 2400 | 6000 | 89,0 | 1,170 | 6,5 | 1° | 145 | 544 | 202 | 26,0 | 145 | 254 | 325 | 205 | |
345-6 | 31000 | 62,000 | 2200 | 5500 | 109,0 | 1,630 | 6,9 | 1° | 155 | 580 | 214 | 28,2 | 155 | 270 | 345 | 217 | |
380-6 | 42300 | 84,000 | 2040 | 5100 | 146,0 | 2,640 | 7,6 | 1° | 170 | 637 | 233 | 32,0 | 170 | 297 | 3850 | 238 | |
410-6 | 57100 | 114200 | 1880 | 4700 | 190,0 | 4,040 | 8,2 | 1° | 180 | 690 | 254 | 33,2 | 185 | 321 | 410 | 255 | |
440-6 | 73500 | 147000 | 1740 | 4350 | 224,0 | 5,450 | 8,8 | 1° | 195 | 725 | 262 | 36,4 | 195 | 335 | 440 |
Cie. hydraulique Ltd de technologie de transmission de Changhaï Reijay a été établie en 2003. Nous sommes commis à fournir les composants de transmission mécaniques les plus avancés, les accessoires hydrauliques de groupe et les produits d'échange thermique (des appareils de chauffage et des refroidisseurs). Pour satisfaire mieux des exigences spéciales des clients, nous pouvons fournir la conception non standard, l'invention de produit, le calcul de torsion shafting de vibration, l'essai de système de simulation et le software support professionnel relatif.
Reijay a une meilleure compréhension du marché chinois tout au long de presque 20 ans de réseau de commercialisation de ventes directes. En faisant face directement aux besoins des utilisateurs de terminal dans la sélection de conception de produits, la vérification de prototype, production d'assemblée, l'application du marché, partager des connaissances techniques avec les sociétés allemandes et américaines, nous avons possédé l'abondance d'une expérience unique d'application qui nous permettent de faire face aux environnements externes durs. Selon la demande du marché et trouver les exigences de client, le service technique de Reijay fonctionne strictement sous le système interne de gestion de la qualité (des caractéristiques de système internes de qualité ISO9001 et IATF16949). Nous développons des produits nouveaux et nous améliorons sans interruption pour aider des clients à résoudre des problèmes.
