Moyeu en acier d'accouplement d'axe en nylon de grand moteur électrique pour diverses conditions de travail
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | REIJAY |
| Certification | Provide |
| Numéro de modèle | B24 |
| Quantité de commande min | 1 jeu |
| Prix | negotiable |
| Détails d'emballage | Accoording à votre besoin |
| Délai de livraison | Négociable |
| Conditions de paiement | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement | 500 ensembles par mois |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| nom | Accouplement d'arbres en nylon de moteur électrique | environnement de travail | Diverses conditions de travail |
|---|---|---|---|
| Garantie | 2 ans | Matériel | Hub en nylon et en acier |
| Avantage | Petits perte d'efficacité de transmission et de grande taille | Application | Moteur et pompe |
| Adaptez aux besoins du client | Disponible sur demande | Type d'empaquetage | Disponible sur demande |
| Condition | Accouplement de pompe à eau | Le service après-vente a fourni | Disponible sur demande |
| Mettre en évidence | Accouplement d'arbre en nylon de moteur électrique,Accouplement d'arbre en nylon de moyeu en acier,Accouplement à engrenage flexible d'arbre en nylon |
||
Description de produit
Petite perte d'efficacité de transmission et accouplement d'arbres en nylon de grande taille de moteur électrique pour différentes conditions de travail

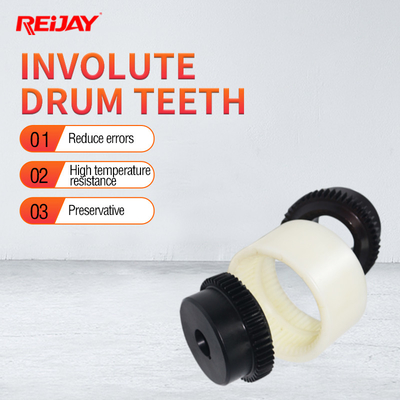

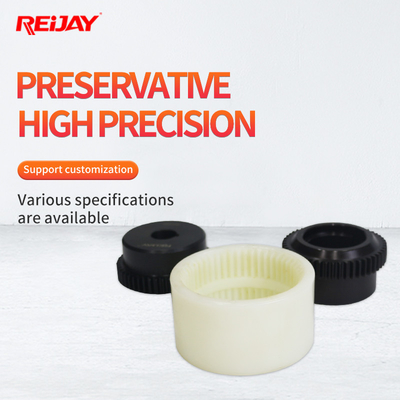

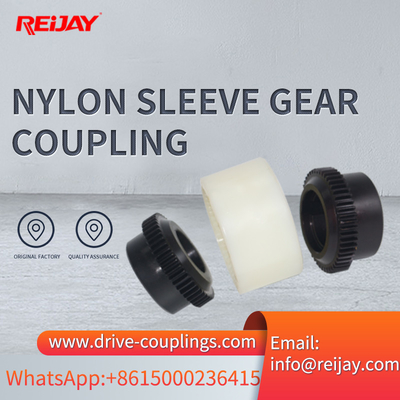

La pompe à eau couplant l'accouplement d'arbres en nylon de moteur électrique est un genre d'accouplement flexible de vitesse. Sa caractéristique typique est deux hub conformes avec les dents de couronne, qui transmettent le couple par la maille interne de vitesse de l'assemblée de logement. La douille d'accouplement avec la vitesse spirale parallèle axiale est placée au centre du côté de dent du hub de accouplement. La conception de accouplement répond aux exigences de la compensation axiale radiale et angulaire de déplacement d'axe de réduire la charge supplémentaire incontrôlable des incidences d'axe adjacentes.

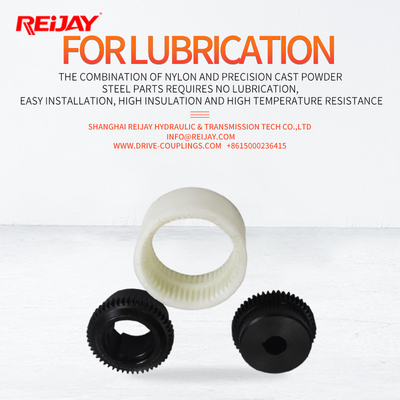

La pompe à eau couplant l'accouplement d'arbres en nylon de moteur électrique transmet également le couple élevé. Ils peuvent être alignés mal, habituellement environ 0.01-0.02 pouce en parallèle et environ 2 degrés dans l'angle. L'accouplement en nylon de accouplement de vitesse de douille de pompe à eau est habituellement employé dans les paires avec l'axe d'entretoise pour enjamber la distance entre l'équipement moteur et l'équipement moteur. Ils exigent habituellement le lubrifiant, et quelques conceptions pour des applications plus légères emploient le nylon libre de lubrifiant dans la douille centrale.
Données techniques de l'accouplement en nylon de vitesse de douille :
| Moteur sixe |
WilteSfMift Dxl [millimètres] |
n=750 [1/min] Power P | Accouplement | Tk maximum [nanomètre] | n = 1000 [1/min] Power P | Accouplement | Tk maximum [nanomètre] | n = 1500 [1/min] Power P | Accouplement | Tk maximum [nanomètre] | n=3000 (1/min] PawwP | Accouplement | Tk maximum [nanomètre] | |||||
| 1500 [1/mln] | 3000 [1/mm] | [kilowatt] | TAN [nanomètre] | [kilowatt] | TAN [nanomètre] | [kilowatt] | TAN [nanomètre] | [kilowatt] | TAN [nanomètre] | |||||||||
| 56 | 9x20 | 14 | 20 | 0,037 | 0,43 | 14 | 20 | 0,06 | 0,4 | 14 | 20 | 0,09 | 0,3 | 14 | 20 | |||
| 0,045 | 0,52 | 0,09 | 0,6 | 0,12 | 0,4 | |||||||||||||
| 63 | 11x23 | 14 | 20 | 0,06 | 0,7 | 14 | 20 | 0,12 | 0,9 | 14 | 20 | 0,18 | 0,6 | 14 | 20 | |||
| 0,09 | 1,1 | 0,18 | 1,2 | 0,25 | 0,9 | |||||||||||||
| 71 | 14x30 | 0,09 | 1,4 | 14 | 20 | 0,18 | 2 | 14 | 20 | 0,25 | 1 | 14 | 20 | 0,37 | 1,3 | 14 | 20 | |
| 0,12 | 1,8 | 0,25 | 2,8 | 0,37 | 2,5 | 0,55 | 1,9 | |||||||||||
| 80 | 19x40 | 0,18 | 2,5 | 19 | 32 | 0,37 | 3,7 | 19 | 32 | 0,55 | 3,7 | 19 | 32 | 0,75 | 2,5 | 19 | 32 | |
| 0,25 | 3,5 | 0,55 | 5,5 | 0,75 | 5 | 1,1 | 3,7 | |||||||||||
| 90S | 24x50 | 0,37 | 5,3 | 24 | 40 | 0,75 | 7,9 | 24 | 40 | 1,1 | 7,5 | 24 | 40 | 1,5 | 4,9 | 24 | 40 | |
| 90L | 0,55 | 7,9 | 1,1 | 11 | 1,5 | 10 | 2,2 | 7,4 | ||||||||||
| 100 L | 28x60 | 0,75 | 11 | 28 | 90 | 1,5 | 15 | 28 | 90 | 2,2 | 15 | 28 | 90 | 3 | 9,8 | 28 | 90 | |
| 1,1 | 16 | 3 | 20 | 4 | 13 | |||||||||||||
| 112M | 28x60 | 1,50 | 21 | 28 | 90 | 2,2 | 22 | 28 | 90 | 4 | 27 | 28 | 90 | 4 | 13 | 28 | 90 | |
| 132 S | 38x80 | 2,20 | 29 | 38 | 160 | 3 | 30 | 38 | 160 | 5,5 | 36 | 38 | 160 | 5,5 | 18 | 38 | 160 | |
| 7,5 | 25 | |||||||||||||||||
| 132 M | 3 | 40 | 4 | 39 | 7,5 | 49 | ||||||||||||
| 5,5 | 55 | |||||||||||||||||
| 160M | 42x110 | 4 | 54 | 42 | 200 | 7,5 | 74 | 42 | 200 | 11 | 72 | 42 | 200 | 11 | 35 | 42 | 200 | |
| 5,50 | 74 | 15 | 49 | |||||||||||||||
| 160 L | 7,50 | 100 | 11 | 108 | 15 | 98 | 18,5 | 60 | ||||||||||
| 180M | 48x110 | 48 | 280 | 48 | 280 | 18,5 | 121 | 48 | 280 | 22 | 72 | 48 | 280 | |||||
| 180 L | 11 | 147 | 15 | 147 | 22 | 144 | ||||||||||||
| 200L | 55x110 | 15 | 196 | 55 | 500 | 18,5 | 185 | 55 | 500 | 30 | 195 | 55 | 500 | 30 | 97 | 55 | 500 | |
| 22 | 215 | 37 | 117 | |||||||||||||||
| 225 S | 60x140 | 55x110 | 18,50 | 245 | 65 | 780 | 65 | 780 | 37 | 245 | 65 | 780 | 55 | 500 | ||||
| 225 M | 22 | 294 | 30 | 292 | 45 | 294 | 45 | 146 | ||||||||||
| 250 M | 65x140 | 60x140 | 30 | 390 | 65 | 780 | 37 | 361 | 65 | 780 | 55 | 357 | 65 | 780 | 55 | 176 | 65 | 780 |
| 280S | 75x140 | 65x140 | 37 | 490 | 80 | 1400 | 45 | 440 | 80 | 1400 | 75 | 487 | 80 | 1400 | 75 | 245 | 65 | 780 |
| 280 M | 45 | 585 | 55 | 536 | 90 | 584 | 90 | 294 | ||||||||||
| 315 S | 80x170 | 65x140 | 55 | 715 | 80 | 1400 | 75 | 730 | 80 | 1400 | 110 | 714 | 80 | 1400 | 110 | 350 | 65 | 780 |
| 315M | 75 | 970 | 100 | 2400 | 90 | 876 | 100 | 2400 | 132 | 857 | 100 | 2400 | 132 | 420 | ||||
| 315 L | 90 | 1170 | 110 | 1070 | 160 | 1030 | 160 | 513 | 80 | 1400 | ||||||||
| 110 | 1420 | 132 | 1200 | 200 | 1290 | 200 | 641 | |||||||||||
