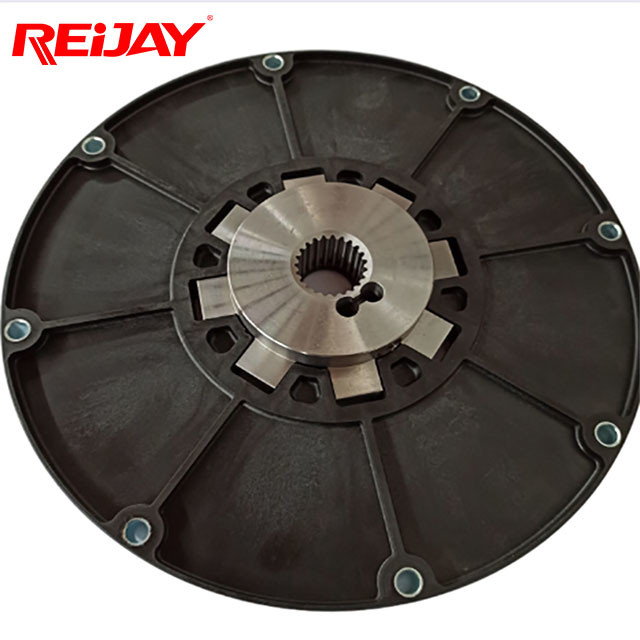

Sae Flywheel Coupling en nylon pour des moteurs à combustion
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | REIJAY |
| Certification | Provided |
| Numéro de modèle | Brides en nylon de accouplement de moteur de construction/volant couplant FL |
| Quantité de commande min | 2 ensembles |
| Prix | negotiable |
| Détails d'emballage | Oui |
| Délai de livraison | 2-30 jours |
| Conditions de paiement | D/P, T/T, Western Union, |
| Capacité d'approvisionnement | Négociable |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Matériel | Acier | Mots clés | Brides en nylon de Bowex FL-PA pour les moteurs à combustion KTR |
|---|---|---|---|
| Modèle | RJK200 | Application du projet | Moteur à combustion |
| Certification | ISO9001/ITS16949 | Caractéristique | Taux de transmission élevé; résistance mécanique élevée |
| Norme | SAE Flywheel | Garantie | 2 ans |
| Gap axial maximum | ±2mm | Couleur | Noir |
| Emballage | palette de plastic+carton+wood | ||
| Mettre en évidence | Sae Flywheel Coupling en nylon,PA Sae Flywheel Coupling de FL,KTR Bowex 48 |
||
Description de produit
Accouplement de volant en nylon SAE pour moteurs à combustion
La structure des dents à involue couronnée est exclusivement conçue pour la déviation angulaire afin d'éviter la force angulaire sur l'arbre de la pompe et le joint.De plus, il est avantageux de compenser l'erreur d'assemblage radial-angulaire, en évitant en outre des charges supplémentaires.

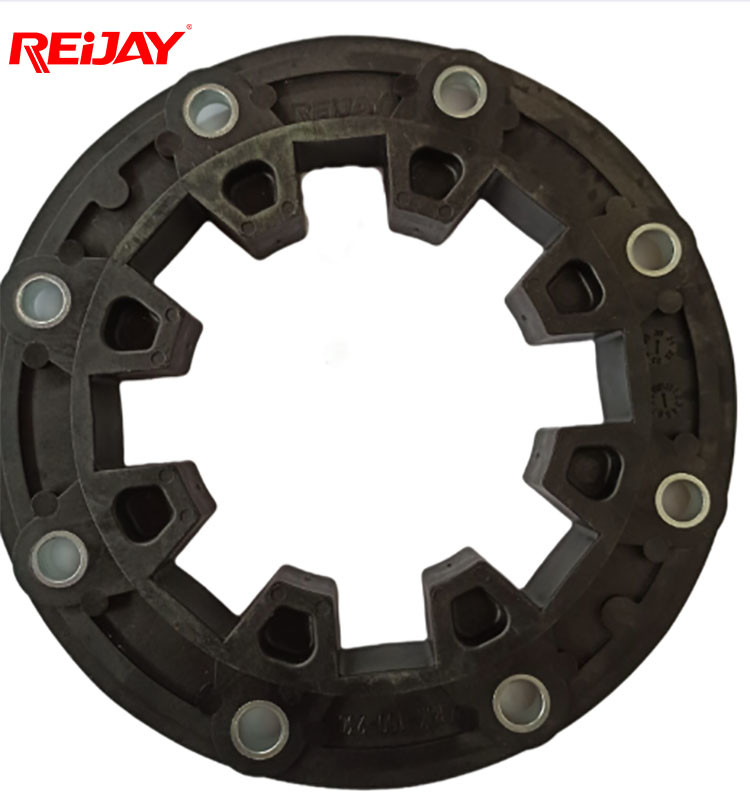

Le manchon d'accouplement est fait d'un matériau amortissant qui pourrait diminuer les vibrations lors de la transmission.L'écart axial maximal est de ± 2 mm, de sorte qu'il pourrait absorber le mouvement de l'arbre et éviter la force axiale qui s'est produite à partir de l'axial.
Renforcer la correspondance du manchon d'accouplement et des moyeux métalliques ;aucun entretien et lubrification n'est nécessaire.
Il est facile à assembler avec une résistance mécanique, une résistance à la chaleur et une capacité d'isolation élevées.L'ensemble d'accouplement complet se fixe généralement au boîtier et une seule plaque de raccordement de pompe est nécessaire.L'espace réduit pourrait empêcher la plaque métallique du support de montage ou le système hydraulique d'atteindre l'écart minimum.Il est utilisé pour connecter le moteur à combustion interne et la pompe hydraulique.Des plaques en nylon spécialement conçues pour le volant d'inertie sont disponibles.
Spécifications techniques
| Paramètre de volant d'inertie standard SAE | ||||
| Taille |
Cercle central de montage de boulon D1 (mm) |
Diamètre extérieur D (mm) |
Diamètre du trou de boulon (mm) |
Quantité de trou de boulon |
| 71/2" | 200.02 | 215,90 | 9 | 6 |
| 71/2" | 222.25 | 241,30 | 9 | 8 |
| 8" | 244,47 | 263.52 | 11 | 6 |
| dix" | 295.27 | 314.32 | 11 | 8 |
| 111/2" | 333.37 | 352.42 | 11 | 8 |
| 14" | 438.15 | 466,72 | 14 | 8 |
| Taille |
Cercle central de montage de boulon D1 (mm) |
Diamètre extérieur D (mm) |
Diamètre du trou de boulon Quantité (mm) | Critère d'emplacement |
| 96 | 50 | 96 | 4x8 | 70 |
| 125 | 100 | 125 | 3x8 | 80 |
| 135 | 100 | 135 | 3x8 | 135 |
| 150 | 130 | 150 | 5x8 | 106 |
| 152 | 122 | 152 | 3x12 | 105 |
| 155 | 125 | 155 | 3x12 | 155 |
| 210 | 185 | 210 | 3x10 | 125 |
| 220 | 165 | 220 | 6x10 | 220 |
| 220 | 185 | 220 | 3x12 | 125 |
| 170 | 140 | 170 | 3x14 | 170 |
| 209 | 165/170 | 209 | 6x16/3x16 | 209 |
| Paramètre technique d'accouplement de volant d'inertie série RB FL | |||||||||||||||||||
| Taille | Avant-alésage (mm) | Dimensions (mm) | Longueur spéciale | Taille SAE | Axial | Radial | Angulaire | ||||||||||||
| min | maximum | B | D2 | L1 | L2 | L3 | L4 | L5 | L1max (mm) | 61/2" | 71/2" | 8" | dix" | 111/2" | 14" * | max.Décalage (mm) | |||
| 42 | 20 | 42 | 65 | 100 | 42 | 35 | 42 | 20 | 13 | 60 | X | X | X | X | ±1 | ±0,4 | ±1° | ||
| 48 | 20 | 48 | 68 | 100 | 50 | 43 | 50 | 20 | 13 | 60 | X | X | X | X | |||||
| 65 | 25 | 65 | 96 | 132 | 55 | 49 | 55 | 27 | 21 | 70 | — | X | ±0,6 | ||||||
| 65 | 25 | 65 | 96 | 172 | 55 | 46 | 55 | 31 | 22 | 70 | — | X | |||||||
| 80 | 30 | 80 | 124 | 172 | 55 | 46 | 55 | 30 | 21 | 90 | — | X | X | ±0,8 | |||||
| 100 | 38 | 100 | 152 | 265 | 70 | 78 | 70 | 35 | 21 | 110 | — | — | — | — | X | X | |||
Nous sommes un fabricant OEM.Ainsi, nous pouvons remplacer l'ensemble complet d'accouplement Centa flex, et nous créerons un dessin pour vous et garantirons une longue durée de vie.Vous devez nous fournir ci-dessous :
1. Description de l'équipement [Par exemple : Excavatrice (8 tonnes) JR978, Machines routières JR934, Machines minières (90 tonnes) JR989, Machines agricoles JR990, Machines marines JR901...]
2. Marque, modèle (par exemple, CUMMINS 6BTAA5.9-C160...) Couple de sortie maximal et vitesse de sortie maximale (par exemple : 580NM, 2200 tr/min...) Dessin du volant, Dessin du carter du volant... S'il y a est une carte de connexion entre le carter du volant et la pompe, veuillez joindre les dessins de la carte de connexion de la pompe
Le fabricant OEM chinois Reijay remplace les brides en nylon Bowex FL-PA pour les moteurs à combustion et l'accouplement Centaflex.Si vous avez une autre question, n'hésitez pas à nous contacter.
