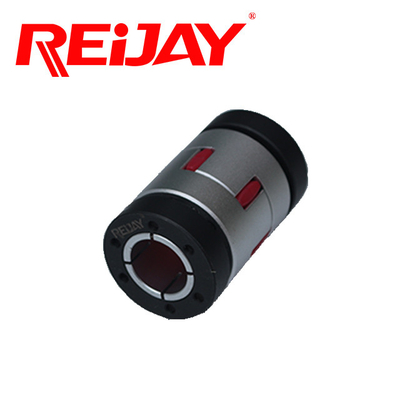

NBL a courbé l'accouplement d'arbres nul de accouplement du contrecoup 20mm de mâchoire flexible

  • NBL Curved Flexible Jaw Coupling Zero Backlash 20mm Shaft Coupling
Lieu d'origine La Chine
Nom de marque REIJAY
Certification ISO CE
Numéro de modèle Kilolitre 42/55
Quantité de commande min 1 ensemble
Prix USD10.00-USD50.00
Détails d'emballage Oui
Délai de livraison 7 jours
Conditions de paiement T/T, D/P, Western Union
Capacité d'approvisionnement 500 mois réglés

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Matériel acier ou aluminium ou fonte mots-clés La série de NBL a courbé l'accouplement de mâchoire avec le coupleur zéro d'axe de moteur de contrec
Norme Moteur standard du CEI Service OEM .ODM .Personnalisé
Diamètre extérieur(D) 26mm ~ 420mm Diamètre du trou(d) 4mm-200mm
Application Compresseur d'air, pompes et autres machines de construction Garantie 2years
Emballage Palette en plastique de Bag+Carton+Wood La température -40℃+120℃
Surligner

Accouplement flexible de mâchoire de NBL

,

Accouplement flexible incurvé de mâchoire

,

accouplement d'arbres de 20mm
Laisser un message
Description de produit



Facteur de température K3
　 -30° +30° +40° +60° +80°
K3 1 1,2 1,4 1,8
Facteur de torsion de rigidité commandes principales d'axe positionnement des commandes encodeur axial de rotation
K4 2-5 3-8 10
Type d'élastomère Couleur Matériel Chaîne de Tenperalire Max Tempaatue Range Spécifications d'Effetive Application de Tipical
Rivage 80 Bleu uréthane -50-80°C -80-120 14-24°C Systèmes de mesure électriques
Rivage 92 jaune uréthane -40-90°C -50-120 14-55°C La mesure d'Eiedric et les commandes de positioniig de systèmes de contrôle, spinder principal conduit,
95/98 ShoieA Rouge uréthane -30-90°C -40-120 14-55°C applications élevées de charge.
64 rivage D Vert uréthane -20-110°C -30-120 14-55°C applications élevées de charge exigeant le matériel torsionally raide d'araignée
Indices de charge de choc (ks) K5
Charges de choc lumineux 1
Charges de choc moyennes 1,4
Charges de choc lourdes 1,8
Paramètre de technique d'élastomère de NBL
Spéc. de NBL Duromètre d'élastomère Vitesse maximale pour le fixage des styles (T/MN) Couple (nanomètre) Rigidité de torsion statique [Nm/rad] Rigidité de torsion dynamique [Nm/rad] Rigidité radiale N/mm poids (kilogrammes) Inertie de rotation J (kg/m2)
Fixage du hub Hub de vis de réglage Verrouillage du hub de dispositif Hub (X10-3) Araignée (X10-3) Hub (x10-6) Araignée (X10-6)
Tkn Tkmax
　 92 ShA 12700 15900 25400 7,5 15 114,6 344 336 20 4,6 2,8 0,457
14 98 ShA 　 　 　 12,5 25 1719 513 654 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 16 32 234,2 702 856 　 　 　 　
　 92 ShA 9550 11900 19000 10 20 573 1720 1120 66 7 20,4 1,49
19 98 ShA 　 　 　 17 34 859,5 2580 2010 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 21 42 1240,3 3720 2930 　 　 　 　
　 92 ShA 6950 8850 13800 35 70 1432 4296 1480 132 18 50,8 7,5
24 98 ShA 　 　 　 60 120 2063 6189 2560 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 75 150 2978 8934 3696 　 　 　 　
　 92 ShA 5850 7350 11700 95 190 2292 6876 1780 253 29 200,3 16,5
28 98 ShA 　 　 　 160 320 3438 10314 3200 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 200 400 4350 13050 4348 　 　 　 　
　 92 ShA 4750 5950 9550 190 380 4584 13752 2350 455 49 400,6 44,6
38 98 ShA 　 　 　 325 650 7160 21486 4400 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 405 810 10540 31620 6474 　 　 　 　
　 92 ShA 4000 5000 8050 265 530 6300 14490 2430 1850 79 2246 100
42 98 ShA 　 　 　 450 900 19200 48000 5570 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 560 1120 27580 68950 7270 　 　 　 　
　 92 ShA 3600 4550 7200 310 620 7850 18055 2580 2520 98 3786 200
48 98 ShA 　 　 　 525 1050 22370 55925 5930 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 655 1310 36200 90500 8274 　 　 　 　
　 92 ShA 3150 3950 6350 410 820 9500 21850 2980 3800 115 7496 300
55 98 ShA 　 　 　 685 1370 23800 59500 6686 　 　 　 　
　 64 D de expédition et de manipulation 　 　 　 825 1650 41460 103650 9248 　 　 　 　
65 95 ShA 2800 3500 5650 940 1880 48520 71660 6418 6457 185 15143 437
　 64 ShA 　 　 　 1175 2350 118510 189189 8870 　 　 　 　



NBL a courbé l'accouplement d'arbres nul de accouplement du contrecoup 20mm de mâchoire flexible 0



Accouplement flexible de mâchoire avec de l'élastomère/accouplement de Rotex/accouplement de spidex/moteur servo couplant quelques photos de production de paramètre

NBL a courbé l'accouplement d'arbres nul de accouplement du contrecoup 20mm de mâchoire flexible 1

Nom de produit La mâchoire flexible couplant la série de NBL a courbé l'accouplement de mâchoire avec le coupleur zéro d'axe de moteur de contrecoup/l'accouplement moteur servo….
Norme Moteur standard du CEI
Matériel Acier inoxydable, acier moulé, aluminium, fonte
Type NBL Precison aucun contrecoup
Température de fonctionnement (-40°C à +120°C
Manière se reliante rainure de clavette, cannelure et fente simple fermant à clef, etc.
Caractéristique Léger, flexible, atténuation de vibration
Commande à façon Acceptez
Application Construction de moteur et organisation des usines, moteur standard du CEI, machines d'exploitation, machines hydrauliques….





Nos partenaires stratégiques

NBL a courbé l'accouplement d'arbres nul de accouplement du contrecoup 20mm de mâchoire flexible 2

Fondé en 2003, foyer de Shanghai Reijay Hydraulic & Transmission Tech Co., Ltd sur l'accouplement de transmission mécanique, pièces de rechange de circuit hydraulique et fabrication et exportation de produits d'échangeur de chaleur (chauffage au mazout et équipement de refroidissement). Nous fournissons également le support technique et le service appropriés. Nous servons également des clients avec la conception, ensemble, restructurer et entretien des composants d'automation industrielle (pneumatique, hydraulique, PLC), systèmes intelligents industriels, unités d'énergie hydraulique et sections d'entraînement.



FAQ

Q : Qui sommes-nous ?

Nous sommes basés à Changhaï, Chine, commencée en 2003, nous vendons au marché intérieur (50,00%), Amérique du Nord (25,00%), l'Europe (5,00%), Afrique (5,00%), Asie du Sud-Est (5,00%), Amérique du Sud (5,00%)… Il y a environ 180-300 personnes dans notre bureau et usine.



Q : Comment pouvons-nous garantir la qualité ?

Toujours un échantillon de préproduction avant production en série ; Inspection toujours finale avant expédition



Q : Quelle information est-ce que je devrais te dire pour confirmer le produit ?
Dessin de moteur ou d'autres paramètres de technique



Q : Que pouvez-vous acheter de nous ?

Réservoirs de stockage de pétrole d'accouplements, de Bellhousings, couvertures de nettoyage, refroidisseurs, pièces hydrauliques, etc.



Q : Pourquoi devriez-vous acheter de nous, pas d'autres fournisseurs ?

Nous sommes un fabricant professionnel d'OEM avec 20 ans d'histoire, se concentrant fabrication et exportation de produit sur de transmission mécanique accouplement, de pièces de rechange de circuit hydraulique et d'échangeur de chaleur. Nous fournissons également le support technique et le service appropriés.



Q : Quelle est votre période de garantie de produit ?
Nous offrons à 2-10 années de service la vie puisque la date de départ de navire a quitté la Chine.



Q : Quels services pouvons-nous fournir ?

Conditions de livraison admises : GOUSSET, CFR, CAF, EXW, CIP, FCA, la livraison express ;

Devise admise de paiement : USD, EUR, HKD, CNY ;

Type admis de paiement : T/T, L/C, D/P D/A, Paypal, Western Union ;

Langue parlée : L'anglais, chinois, espagnol
